Belebungsverfahren: Verfahren zur biologischen Abwasserreinigung, bei dem Abwasser mit belebtem Schlamm durchmischt und belüftet wird. Anschließend wird dieser Schlamm in einer Nachklärung von dem gereinigtem Abwasser getrennt und als Rücklaufschlamm zum Belebungsbecken zurückgeführt. Belebungsbecken und Nachklärbecken bilden eine verfahrenstechnische Einheit. Das Nachklärbecken ist zwingend erforderlich, um den Reinigungsprozess innerhalb einer Kläranlage sicher zu stellen. Ein Teil des belebten Schlamms wird als Überschussschlamm aus dem System entfernt..
Nachklärbecken werden je nach Bauform oder Art der Durchströmung unterschieden.
Arten:
Art der Durchströmung:
Die Nachklärung hat 3 Funktionen zu erfüllen:
Bei Regenwetter (Niederschlag) müssen die aus den Belebungsbecken verlagerten Belebtschlammmengen gespeichert werden.
Die Fließgeschwindigkeit des Abwassers wird durch Einlaufbauwerke reduziert, sodass eine möglichst turbulenzfreie Strömung erzeugt wird. Die Teilchen sollen sich dadurch möglichst störungsfrei absetzen können.
Auch die Räumgeschwindigkeit ist sehr langsam, um ein Aufwirbeln des abgesetzten Belebtschlamms (Sekundärschlamm) zu verhindern.

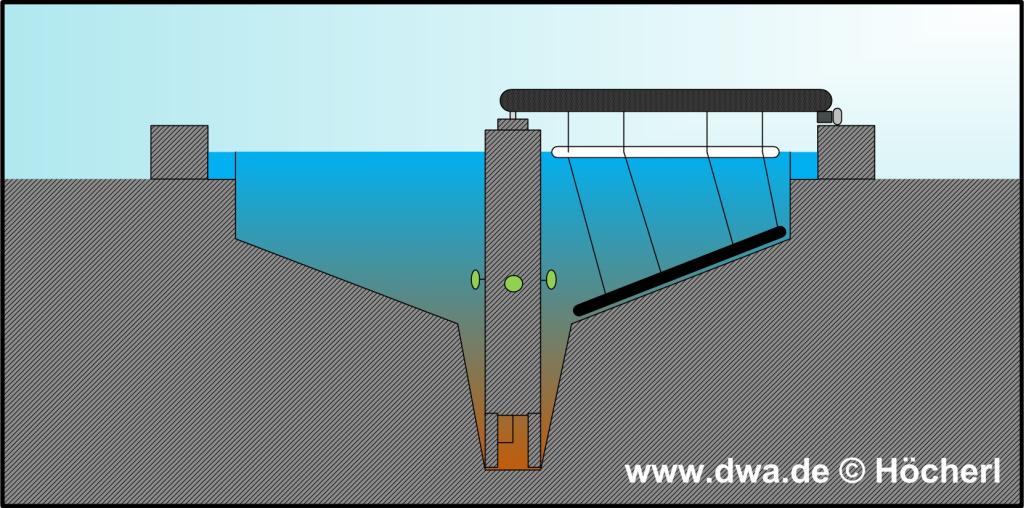

Je nach Bauform benötigen Nachklärbecken eine Schlammräumung. Vertikal durchströmte Becken kommen ohne Schlammräumung aus, wohingegen horizontal durchströmte Becken eine benötigen. Die Schlammräumung kann bei Rundbecken mit geneigter Beckensohle mit Hilfe von Schildräumern erfolgen. Bei Becken mit horizontal verlaufender Beckensohle kommen sogenannte Saugräumer zum Einsatz.
Der abgesetzte Sekundärschlamm wird als Rücklaufschlamm in das Belebungsbecken zurück gefördert oder als Überschussschlamm aus dem System entfernt und der weiteren Schlammbehandlung zugeführt.
Durchflusszeit > 2,5 h
Oberflächenbeschickung:
Horizontal durchströmt < 1,6 m3/(m2∙h)
Vertikal durchströmt < 2,0 m3/(m2∙h)
Schlammvolumenbeschickung:
Trichterbecken ≤ 600 l/(m2∙h)
Rundbecken (mit Räumer) ≤ 500 l/(m2∙h)
Kantenbelastung 5-10 m3/(m Kante ∙ h)
Ablauf Nachklärung:
CSB : BSB5
6:1 bis 8:1
1 mg Feststoffe entsprechen:
0,3 – 1,0 mg BSB5
0,8 – 1,4 mg CSB
0,02 – 0,04 mg P
0,08 – 0,1 mg N
Tiefe von Rundbecken > 3 m
Fahrgeschwindigkeit Längsräumer 2 cm/s
Fahrgeschwindigkeit Rundräumer 4 cm/s
Nachklärbecken mit Saugräumer
Nachklärbecken mit Einlaufbauwerk
Trichterbecken
parallel angeordnete Nachklärbecken
Rinnenreinigung der Ablaufrinne
Fachbücher
Handbuch für Umwelttechnische Berufe, Band 3, Fachkraft für Abwassertechnik, 10. Auflage
Seite 214, 267, 277, 288, 289, 644
Übungsbücher
Abwassertechnik in Frage und Antwort, 11. Auflage, ISBN: 978-3-88721-193-6
Ab Seite 99
Fit in der Abwassertechnik, 3. Auflage, ISBN: 978-3-88721-527-9
Ab Seite 28
DWA Regelwerk
DWA-M 205 (März 2013)
Desinfektion von biologisch gereinigtem Abwasser
DWA-M 256-7 (Juni 2014)
Prozessmesstechnik auf Kläranlagen,Teil 7:
Messeinrichtungen zur Bestimmung der Trübung
DWA-M 256-8 (Juli 2013)
Prozessmesstechnik auf Kläranlagen,Teil 8:
Messeinrichtungen zur Bestimmung des Schlammspiegels
DWA-M 269 (Juni 2018)
Prozessmessgeräte für Stickstoff, Phosphor und Kohlenstoff in Abwasserbehandlungsanlagen
ATV-DVWK-M 503 (Dezember 2001)
Grundlagen zur Überprüfung und Ertüchtigung von Sedimentationsbecken
Normen
DWA A221 (Entwurf 06.2017)
Abwasserbehandlung – Wörterbuch (Mai 2007)
Ausbildungsrahmenplan UT-Berufe
Sicherheitsvorschriften und Betriebsanweisungen
(§ 10 Nr. 13)
Betrieb und Unterhalt von Abwasserbehandlungsanlagen
(§ 10 Nr. 16)
Probenahme und Untersuchung von Abwasser und Schlamm
(§ 10 Nr.18)
Rechtsvorschriften und technische Regelwerke
(§ 10 Nr. 21)
